锥型/锥面/斜面滚花轮

图1  - 差                                                           图2  - 很好                                                            图3-理想效果

适合锥角度变化小于10％                                        适合锥度变化高达20％                                     将产生最清晰的滚花效果

加工说明：

    通常，为了实现功能或装饰目的，零件可能需要在锥形或径向表面上滚花。通过适当的工具和应用，可以生产出清晰干净、成形良好的花纹或齿型. 圆锥滚花面时最常见的错误之一是滚花工具和零件设置成平行轴线。

    如图1所示：并且类似于以错误的方式运行一对锥齿轮。对于锥角较小的较大零件，可以采用该方法，但锥角越大，效果越差。这种方法只适用于从零件的小端到大端的螺距变化小于10%的情况。在加工技术上是不正确.

  使用如图2所示：这是常规成形滚花纹，当以较小的锥角在相对较大的直径上滚压时可以有效。这里的优点是，滚花工具更便宜，但随着  锥角的增加，滚花零件的质量将再次降低。当螺距角度变化高达15-20%时，该方法可用于生产可接受的零件。

suī虽   rán然   zài在   jì技   shù术   shàng上   bù不   zhèng正   què确   ，   dàn但   shì是   shǐ使   yòng用   rú如   tú图   2   suǒ所   shì示   de的   cháng常   guī规   chéng成   xíng形   gǔn滚   huā花   gǔn辊   ，   dāng当   yǐ以   jiào较   xiǎo小   de的   zhuī锥   jiǎo角   zài在   xiāng相   duì对   jiào较   dà大   de的   zhí直   jìng径   shàng上   zhá轧   zhì制   shí时   kě可   yǐ以   yǒu有   xiào效   。   zhè这   lǐ里   de的   yōu优   diǎn点   shì是   ，   mú模   jù具   jī基   běn本   shang上   gèng更   pián便   yi宜   ，   dàn但   suí随   zhe着   zhuī锥   jiǎo角   de的   zēng增   jiā加   ，   gǔn滚   huā花   líng零   jiàn件   de的   zhì质   liàng量   jiāng将   zài再   cì次   jiàng降   dī低   。   dāng当   luó螺   jù距   biàn变   huà化   gāo高   dá达   1   5   -   2   0   %   shí时   ，   gāi该   fāng方   fǎ法   kě可   yòng用   yú于   shēng生   chǎn产   kě可   jiē接   shòu受   de的   líng零   jiàn件   。

   如图3所示：显示了在锥形表面上产生具有最大刀具寿命的清晰干净滚花的更好方法。通过采用可调角度保持刀柄和适当的圆锥滚花轮，该方法使得能够以可控的齿数和一致的重复滚压锥形齿型。为了在零件的两端进行适当的跟踪，有必要在考虑到可用于加工的空间的情况下，建立零件和工具之间的几何关系。有时，使用柄式滚花工具是有利的，因为传统样式的滚花刀柄是没有间隙的。

wèi为   le了   zài在   líng零   jiàn件   de的   liǎng两   duān端   jìn进   xíng行   shì适   dàng当   de的   gēn跟   zōng踪   ，   yǒu有   bì必   yào要   zài在   kǎo考   lǜ虑   dào到   kě可   yòng用   yú于   jiā加   gōng工   de的   kōng空   jiān间   de的   qíng情   kuàng况   xià下   ，   jiàn建   lì立   líng零   jiàn件   hé和   gōng工   jù具   zhī之   jiān间   de的   jǐ几   hé何   guān关   xi系   。   yǒu有   shí时   ，   shǐ使   yòng用   bǐng柄   shì式   gǔn滚   huā花   gōng工   jù具   shì是   yǒu有   lì利   de的   ，   yīn因   wèi为   chuán传   tǒng统   yàng样   shì式   de的   gǔn滚   huā花   bǎo保   chí持   qì器   méi没   yǒu有   jiàn间   xì隙   。

综上所述：在某些情况下，通过采用适当设计的圆锥滚花，可以在零件的端部用径向齿滚花。这里，结果主要取决于建立零件和工具之间的几何关系。每当在锥面和端面上滚花时，由于涉及许多变量，例如材料的硬度、机床和刀架的弹性等，所以跟踪校正因素通常被应用于计算的直径。这个因素必须是有经验性的。

měi每  dāng当  zài在  zhuī锥  miàn面  hé和  duān端  miàn面  shàng上  gǔn滚  huā花  shí时  ，  yóu由  yú于  shè涉  jí及  xǔ许  duō多  biàn变  liàng量  ，  lì例  rú如  cái材  liào料  de的  yìng硬  dù度  、  jī机  chuáng床  hé和  dāo刀  jià架  de的  tán弹  xìng性  děng等  ，  suǒ所  yǐ以  gēn跟  zōng踪  jiào校  zhèng正  yīn因  zǐ子  tōng通  cháng常  bèi被  yīng应  yòng用  yú于  jì计  suàn算  de的  zhí直  jìng径  。  zhè这  ge个  yīn因  zǐ子  bì必  xū须  shì是  jīng经  yàn验  xìng性  de的  。

此滚花轮适用的刀柄如下：

1.可调节锥面滚花圆刀柄：

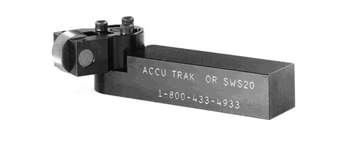

2.万向调节锥面滚花方刀柄：
